Як підключити сонячні панелі до інвертора

Схема підключення сонячних панелей до інвертора

Схема 1. Функціональний ланцюг PV-системи:

СОНЯЧНІ ПАНЕЛІ
      ↓
СТРІНГ АБО КІЛЬКА СТРІНГІВ
      ↓
DC-КОМУТАЦІЯ ТА ЗАХИСТ ЗА ПРОЄКТОМ
      ↓
PV1 / PV2 — ВХОДИ MPPT ІНВЕРТОРА
      ↓
AC-ЗАХИСТ → ЩИТ → СПОЖИВАЧІ / МЕРЕЖА

Плюсовий і мінусовий провідники кожного стрінга приходять на призначений для нього PV-вхід із дотриманням полярності. Якщо інвертор має два незалежні MPPT, масиви з різною орієнтацією — наприклад, східний і західний схили даху — зазвичай розподіляють між окремими трекерами. Чи можна під’єднати два стрінги паралельно до одного MPPT, визначають за документацією: порівнюють їхню довжину, параметри модулів і сумарний струм із обмеженнями входу.

Схема 2. Для гібридної системи:

ПАНЕЛІ → PV/MPPT ┐
МЕРЕЖА → GRID/AC IN ├→ ГІБРИДНИЙ ІНВЕРТОР → LOAD/EPS → РЕЗЕРВНИЙ ЩИТ
АКБ → DC-ЗАХИСТ → BAT ┘

У цій схемі PV, GRID, BAT і LOAD/EPS — різні функціональні кола. Акумулятор не вмикають «між панелями та інвертором» і не під’єднують до сонячного входу. Детальну AC-частину, резервний щит, датчик струму та зв’язок із BMS розглянуто в окремому матеріалі про схему підключення гібридного інвертора до мережі, АКБ і резервних ліній.

Спочатку визначте тип сонячної системи

Одна й та сама схема підключення сонячних панелей може мати різне продовження після інвертора. Вибір архітектури залежить від мети: зменшення споживання з мережі, продаж електроенергії, резерв під час відключень або повна автономність.

Поширене очікування, що будь-які панелі автоматично живитимуть будинок під час аварії в мережі, є помилковим. Для резерву потрібні інвертор із відповідним автономним виходом, коректне відокремлення від зовнішньої мережі та, у більшості побутових конфігурацій, сумісна акумуляторна батарея. Це запобігає зустрічній подачі напруги й забезпечує стабільне живлення за мінливої сонячної генерації.

Що потрібно для підключення сонячних панелей

Комплект не обмежується модулями та інвертором. Його складають як систему, у якій кожен елемент відповідає робочій напрузі, струму, умовам довкілля і способу прокладання.

Не варто вважати всі конектори формату MC4 взаємозамінними лише через схожий вигляд. З’єднувана пара має бути сумісною та допущеною виробниками; контакт обтискають відповідним інструментом і контролюють посадку. Перехідники, скрутки та побутові клемники на відкритій PV-трасі створюють додатковий опір, нагрівання й ризик дуги.

Послідовне чи паралельне з’єднання панелей

Панелі в одному послідовному ланцюзі утворюють стрінг. Кілька однакових стрінгів можуть підключатися паралельно, якщо це дозволяє конкретний MPPT і передбачений відповідний захист. Вибір роблять за вікном напруги та струму інвертора, а не за зручністю розміщення кабелю.

При послідовному з’єднанні плюс одного модуля з’єднують із мінусом наступного, а вільні кінці формують полюси стрінга. При паралельному об’єднують однойменні полюси через передбачене проєктом обладнання. Це опис принципу: виконувати або розривати такі з’єднання під навантаженням небезпечно.

Панелі різної потужності, електричних характеристик, орієнтації чи рівня затінення не слід довільно змішувати в одному стрінгу. У послідовному колі струм обмежується слабшою панеллю; у паралельних ланцюгах невідповідність напруг створює втрати та може порушити допустимий режим. Якщо дах має східну й західну площини, практичне рішення — однакові модулі на окремих MPPT, коли інвертор це підтримує.

Як розрахувати кількість панелей у стрінгу

Щоб зрозуміти, як підключити сонячні панелі до інвертора без перевищення його меж, потрібні два паспорти: модуля та інвертора. Для панелі беруть щонайменше Pmax, Voc, Vmp, Isc, Imp і температурний коефіцієнт Voc. Для інвертора — максимальну DC-напругу, стартову напругу, робочий діапазон MPPT, допустимий струм і струм короткого замикання кожного входу, кількість трекерів та максимальну рекомендовану потужність масиву.

N — кількість послідовно з’єднаних модулів, M — кількість паралельних однакових стрінгів. Значення на шильдику наведені для стандартних умов випробування, а реальна напруга змінюється з температурою. На холоді Voc зазвичай зростає, тому перевіряти лише добуток N × Voc недостатньо.

Якщо виробник указує температурний коефіцієнт Voc у %/°C, орієнтовне значення для холодних умов визначають так:

Voc холодний ≈ Voc STC × [1 + |βVoc| / 100 × (25 − Tмін)]

Потім результат множать на кількість модулів у стрінгу. Але Tмін для проєкту, необхідний запас і поправки не слід обирати навмання: температура комірки не завжди дорівнює температурі повітря, а вимоги виробників відрізняються. Професійний розрахунок також перевіряє падіння напруги в кабелі, зворотний струм, умови прокладання, можливе затінення й роботу всього масиву протягом року.

Умовний приклад без готових монтажних номіналів

Припустімо, у паспорті модуля вказані Voc 50 В і Vmp 42 В. Десять таких панелей послідовно дадуть близько 500 В Voc і 420 В Vmp за стандартних умов. Це ще не означає, що стрінг сумісний: треба перерахувати Voc для мінімальної температури, перевірити 420 В у вікні MPPT, порівняти струми та дозволену потужність із паспортом конкретного інвертора. Якщо будь-яка межа порушується, конфігурацію змінюють — «майже підходить» для DC-входу неприйнятно.

Як підключити сонячні панелі: безпечна послідовність робіт

Наведені етапи — контрольна логіка для замовника й проєктувальника, а не покрокова інструкція для роботи з оголеними провідниками.

1. Зібрати вихідні дані. Визначити профіль споживання, доступну площу, затінення, орієнтацію даху, тип мережі, потребу в резерві та перспективу розширення.
2. Підібрати сумісне обладнання. Узгодити панелі, інвертор, батарею для гібридної системи, кріплення, кабелі, конектори, комутацію, захист і моніторинг.
3. Розрахувати стрінги й MPPT. Перевірити Voc на холоді, Vmp у всьому робочому діапазоні, струми, потужність та розподіл площин даху між трекерами.
4. Спроєктувати механічну частину. Оцінити несучу здатність основи, вітрові й снігові навантаження, герметичність проходів, вентиляційний зазор і сервісний доступ.
5. Прокласти DC-траси. Розділити полюси та інші кола відповідно до проєкту, захистити кабель від ультрафіолету, води, гострих крайок і провисання; промаркувати кінці.
6. Встановити захист. Змонтувати передбачені розрахунком DC- і AC-від’єднувачі, запобіжники, автоматичні вимикачі, ПЗІП, заземлення та інші апарати.
7. Виконати підключення. Переконатися у відсутності небезпечних режимів, перевірити полярність і під’єднати стрінги лише до призначених PV-входів за інструкцією виробника.
8. Провести вимірювання. До запуску перевірити цілісність, полярність, напругу кожного стрінга, ізоляцію дозволеним методом, заземлення та затягування з’єднань установленим моментом.
9. Увести систему в експлуатацію. Дотриматися саме того порядку подачі DC, AC і батарейного живлення, який указаний у посібнику інвертора; налаштувати країну мережі, режими, обмеження та моніторинг.

Для прогнозу генерації важливі не лише кіловати панелей. Розрахунок враховує координати об’єкта в Сумській області, нахил, азимут, горизонт, затінення та системні втрати. Попередню оцінку можна робити за метеоданими, але остаточний вибір обладнання пов’язують із реальним споживанням і технічними умовами об’єкта.

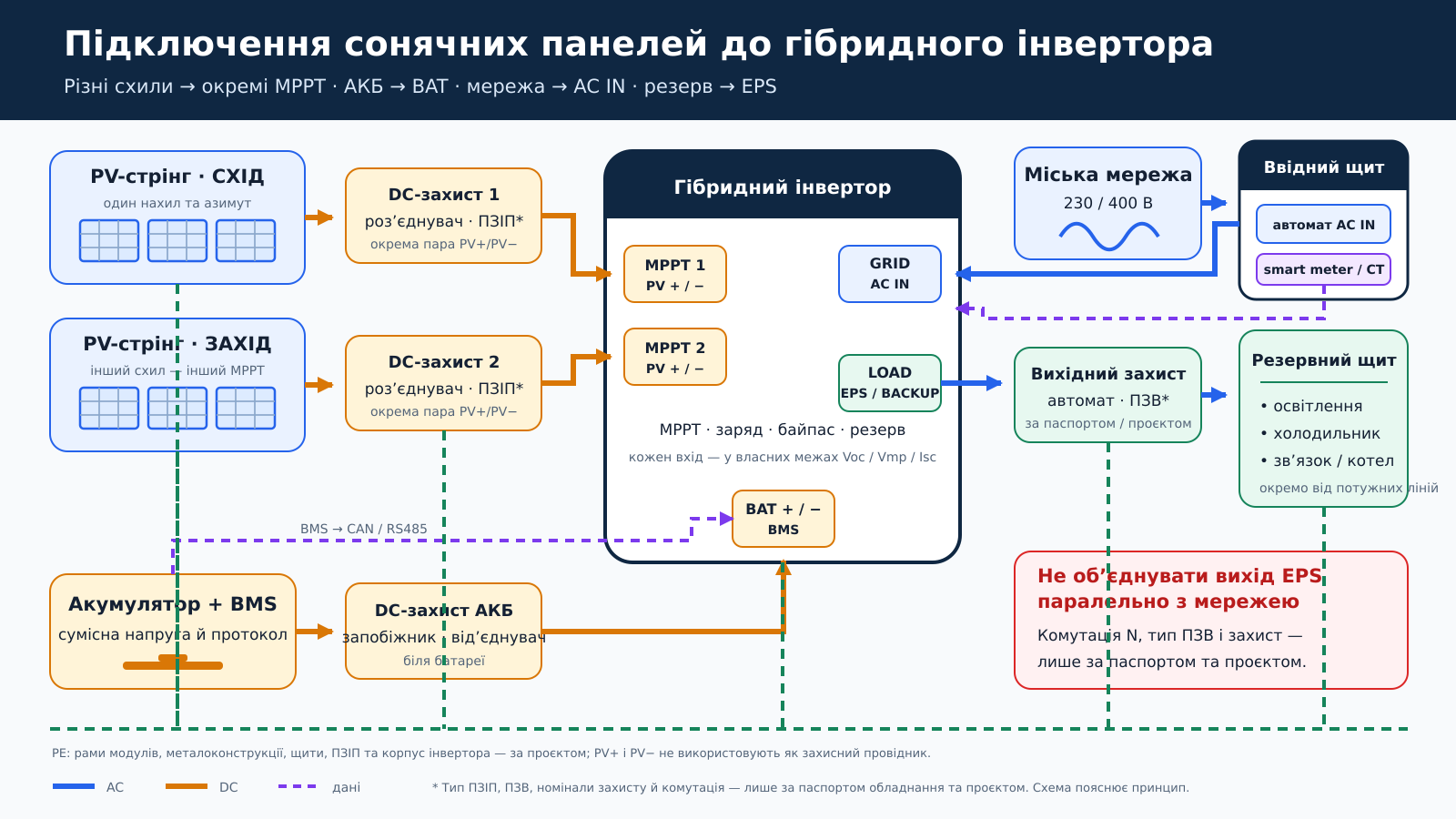

Підключення сонячних панелей до гібридного інвертора

Підключення сонячних панелей до гібридного інвертора з боку PV виконується за тими самими перевірками Voc, Vmp, Isc, Imp і MPPT, але система має додаткові батарейні та резервні кола. Клеми PV приймають енергію від модулів, BAT з’єднуються з сумісною АКБ через розрахований DC-захист, GRID/AC IN — із мережею, а LOAD/BACKUP/EPS — з окремою групою критичних споживачів.

Для літієвої батареї часто потрібен сумісний зв’язок BMS через CAN або RS485. Напруга батареї, допустимий струм заряду й розряду та протокол зв’язку мають відповідати конкретному інвертору. Схема нейтралі й PE, робота резервного реле, тип диференційного захисту та можливість роботи без АКБ є модельними особливостями — універсального з’єднання для всіх гібридів не існує.

Якщо експорт у зовнішню мережу не передбачений, інсталятор налаштовує Zero Export із сумісним лічильником або датчиком струму. Напрямок CT, прив’язка до фази та місце встановлення критичні: помилка може змусити систему регулювати потужність у протилежний бік. Резервний вихід не можна напряму об’єднувати з мережею — потрібне штатне або проєктне блокування зустрічної подачі.

Однофазний інвертор у трифазному будинку

Однофазний інвертор не перетворює трифазний ввід на одну спільну фазу. Його підключають до визначеної фази, а резервні споживачі формують в окремому однофазному щиті в межах потужності обладнання. Не можна просто з’єднати фази між собою. Для резервування трифазних навантажень потрібен трифазний інвертор або інша узгоджена виробником архітектура. Баланс фаз, ліміти вводу та логіку обліку перевіряють окремим розрахунком.

Типові помилки під час підключення

Що перевіряють перед першим запуском

• відповідність фактичної кількості модулів і стрінгів проєкту;
• стан кріплень, кабелів, конекторів, вводів і маркування;
• полярність і напругу кожного стрінга до підключення до інвертора;
• ізоляцію та відсутність небажаного контакту з конструкціями — способом, дозволеним виробниками;
• підключення PE, зрівнювання потенціалів і захисної апаратури;
• моменти затягування клем відповідно до документації;
• налаштування MPPT, батареї, країни мережі, обмеження експорту й резервного виходу;
• правильність показників моніторингу та однаковість робочих параметрів порівнюваних стрінгів;
• реакцію системи на зникнення мережі та відсутність напруги там, де її не повинно бути;
• наявність однолінійної схеми, підписів у щиті, паспортів і протоколу введення в експлуатацію.

Після запуску корисно порівнювати струм і потужність однаково орієнтованих стрінгів за подібних умов. Стійка відмінність може вказувати на затінення, забруднення, помилку комутації або несправність. Перший контроль з’єднань і кріплень проводять у строк, визначений інсталятором та виробниками обладнання.

Підбір обладнання та монтаж у Сумах і Лебедині

SumyElectric допоможе підібрати сонячні панелі, кріплення й конектори, інвертор, акумулятор, кабель і щитове обладнання як єдиний сумісний комплект. Для монтажу фахівці оцінять дах або наземну конструкцію, розрахують стрінги, захист, резервні лінії та виконають електромонтажні роботи.

Працюємо із системами для будинків і бізнесу в Сумах, Лебедині та Сумській області. Для попереднього розрахунку підготуйте фото місця монтажу, модель інвертора або його паспорт, характеристики панелей, тип вводу 230/400 В, список резервних споживачів і приблизне добове споживання.

Консультація: 066-999-80-53, 096-281-62-00. Будні — 09:00–18:00, субота й неділя — вихідні. Склад: вул. Тополянська, 15, Суми. Умови отримання товару дивіться на сторінці оплати й доставки, а маршрут і способи зв’язку — у розділі «Контакти».

Поширені запитання

Як правильно з’єднати сонячні панелі — послідовно чи паралельно?

Спосіб визначають за параметрами інвертора. Послідовне з’єднання додає напругу, паралельне — струм. Холодний Voc стрінга має бути нижчим за максимальну DC-напругу інвертора, Vmp — у діапазоні MPPT, а сумарний струм паралельних стрінгів — у межах конкретного входу.

Скільки сонячних панелей можна підключити до інвертора?

Єдиного числа немає. Його розраховують за Voc, Vmp, Isc, Imp і потужністю модулів, мінімальною температурою, діапазоном MPPT, допустимими струмами, кількістю трекерів та дозволеною PV-потужністю конкретного інвертора.

Чи можна підключати панелі різної потужності?

Технічно деякі конфігурації можливі, але довільно змішувати модулі не варто. Різні струми в послідовному стрінгу та різні напруги в паралельних стрінгах спричиняють втрати. Сумісність перевіряють розрахунком, а відмінні масиви за можливості розносять на окремі MPPT.

Чи можна підключити сонячні панелі безпосередньо до акумулятора?

Ні, якщо виробник системи прямо не передбачив іншу спеціальну архітектуру. Для керованого й безпечного заряду потрібен сумісний контролер заряду або гібридний інвертор із MPPT. Пряме з’єднання може призвести до неконтрольованого струму, перезаряду та пошкодження обладнання.

Чи потрібен окремий контролер заряду?

Якщо гібридний або автономний інвертор має вбудований MPPT і панелі відповідають його PV-входу, окремий контролер зазвичай не потрібен. Для інвертора без сонячного входу застосовують зовнішній контролер, сумісний із PV-масивом, батареєю та логікою системи.

Що буде, якщо переплутати плюс і мінус сонячних панелей?

Інвертор може показати помилку, а за несприятливих умов можливе пошкодження входу або захисних компонентів. Полярність кожного стрінга вимірюють до приєднання; не слід покладатися лише на колір кабелю чи заводські конектори.

Чи працюватимуть сонячні панелі, коли вимкнуть мережу?

Звичайний мережевий інвертор зазвичай припиняє подачу енергії при зникненні мережі. Для резервної роботи потрібні сумісний гібридний або автономний інвертор, відокремлений резервний вихід і часто акумулятор. Можливості роботи лише від сонця залежать від конкретної моделі.

Чи потрібні DC-автомат, запобіжники та роз’єднувач?

Склад DC-захисту визначає проєкт і документація обладнання. Враховують кількість паралельних стрінгів, допустимий зворотний струм модуля, напругу, струм, спосіб заземлення та комутаційну здатність. Звичайний AC-автомат не можна автоматично вважати придатним для PV-кола.

Як підключити сонячні панелі до гібридного інвертора?

Розраховані стрінги підключають до PV/MPPT-входів із правильною полярністю через передбачені проєктом DC-комутацію та захист. Акумулятор підключають окремо до BAT, мережу — до GRID/AC IN, а резервні споживачі — до LOAD/BACKUP/EPS за схемою виробника.

Як підключити сонячні панелі до трифазного будинку?

PV-стрінги під’єднують до сумісного інвертора, а його AC-частину — за однофазною або трифазною проєктною схемою. Однофазний вихід не можна розмножити простим об’єднанням трьох фаз. Потрібно врахувати баланс фаз, облік, потужність вводу й типи навантажень.

Який кабель потрібен для підключення панелей до інвертора?

Застосовують спеціальний сонячний кабель, розрахований на DC-напругу, струм, температуру, ультрафіолет і умови прокладання. Переріз визначають за струмом, довжиною, допустимим падінням напруги, способом монтажу та паспортними вимогами, а не лише за потужністю станції.

Чи можна самостійно виконати підключення сонячних панелей?

Ознайомитися зі схемою й перевірити комплектність можна, але розрахунок, комутацію, вимірювання та запуск варто доручити кваліфікованому фахівцю. Удень PV-коло залишається джерелом небезпечної постійної напруги, а помилка може спричинити дугу, пожежу або пошкодження інвертора.
