Як підключити два акумулятори до інвертора: паралельно чи послідовно

Яку схему вибрати для двох акумуляторів

Позначення «12 В», «24 В» або «48 В» у назві інвертора потрібно звірити з точним допустимим діапазоном напруги батареї в його паспорті. Для LiFePO4 часто використовують номінали 12,8; 25,6 та 51,2 В, а фактична напруга змінюється залежно від заряду.

Що перевірити перед підключенням двох АКБ

Правильна схема починається не з перемички між клемами, а з перевірки сумісності обладнання. Знайдіть інструкції саме до вашої моделі інвертора й акумулятора та випишіть такі параметри:

1. Робочий діапазон DC-входу інвертора. Не орієнтуйтеся лише на напис у назві моделі.
2. Дозволена конфігурація батареї. Виробник має прямо дозволяти потрібну кількість АКБ у серії або паралелі.
3. Номінальна напруга, ємність і хімія. Для банку бажано використовувати однакові батареї однієї моделі.
4. Максимальний тривалий і піковий струм. Для LiFePO4 його обмежує BMS, для свинцевої АКБ — паспорт і режим розряду.
5. Струм і профіль заряджання. Зарядний пристрій інвертора повинен відповідати загальній напрузі банку та типу АКБ.
6. Схему DC-захисту. Потрібні кабелі, наконечники, запобіжники або DC-автомати й від’єднувачі з характеристиками, розрахованими для конкретної системи.
7. Комунікацію BMS. Для паралельних літієвих модулів можуть знадобитися адресація, master/slave, кабелі між батареями та CAN/RS485 до інвертора.

Не використовуйте пошкоджену, здуту, перегріту або таку, що протікає, батарею. Для свинцево-кислотних АКБ потрібне придатне для встановлення місце з урахуванням вентиляції та вимог виробника.

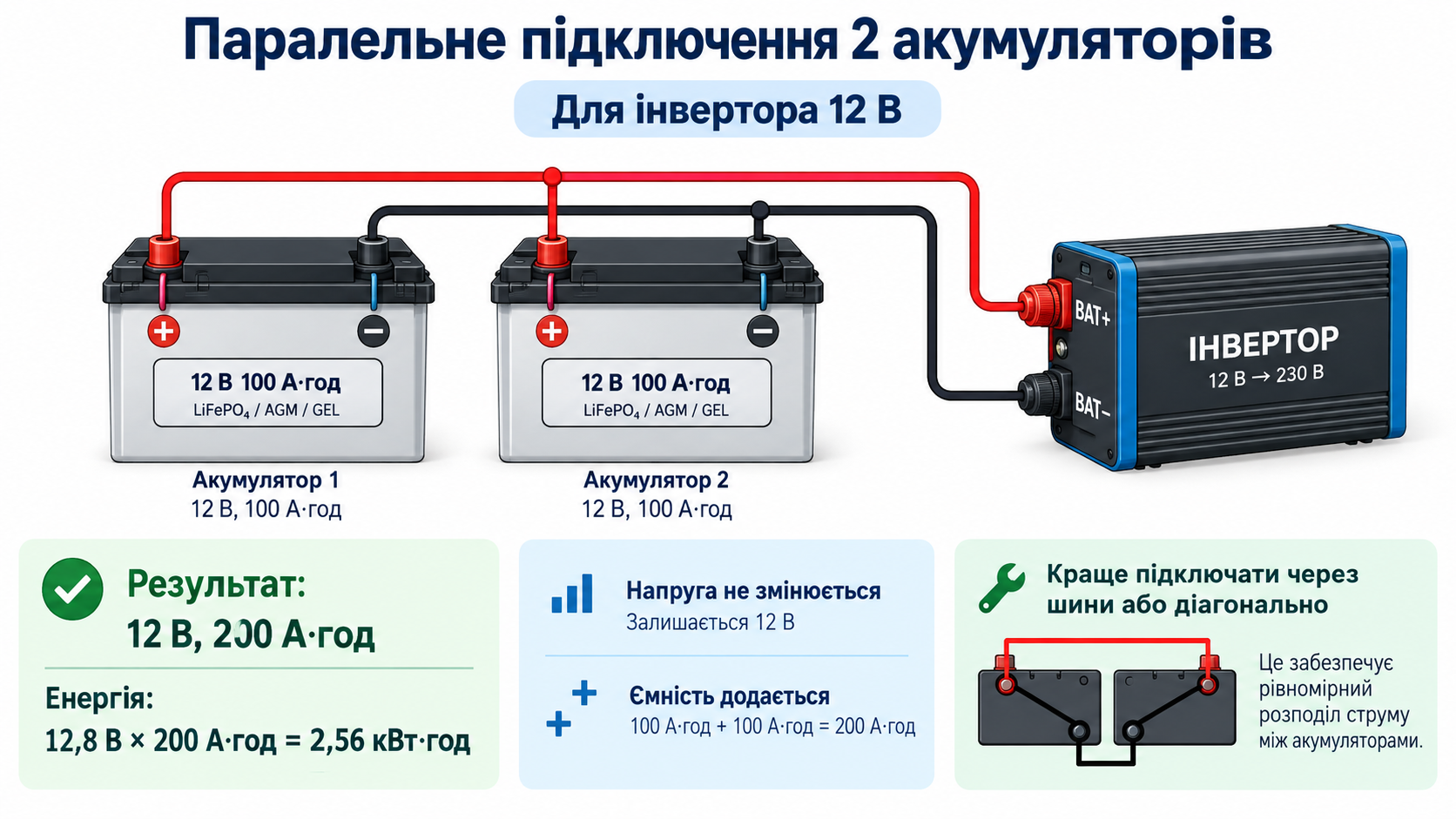

Паралельне підключення акумуляторів до інвертора

Паралельну схему застосовують, коли напругу потрібно залишити незмінною, але збільшити загальну ємність і запас енергії. Позитивні клеми батарей об’єднують у позитивну гілку, негативні — у негативну. Для двох однакових АКБ 12 В 100 А·год результат становить 12 В 200 А·год.

Чому не варто брати обидва кабелі інвертора з однієї батареї

Якщо плюс і мінус інвертора підключити до клем однієї АКБ, опір шляхів через дві батареї буде різним. Ближча батарея може віддавати й приймати більшу частину струму, нагріватися та старіти швидше. Для двох батарей без шин застосовують діагональне підключення: позитивний кабель системи беруть з одного краю банку, негативний — з протилежного. Для більш професійної конфігурації використовують позитивну й негативну шини та однакові за перерізом і довжиною відгалуження до кожної АКБ.

Приклад паралельної схеми

Дві LiFePO4-батареї 12,8 В 100 А·год після дозволеного виробником паралельного з’єднання утворюють банк 12,8 В 200 А·год:

• номінальна напруга — 12,8 В;
• загальна ємність — 200 А·год;
• номінальна енергія — 12,8 × 200 = 2560 Вт·год, або 2,56 кВт·год;
• струм навантаження в ідеально збалансованій системі ділиться між батареями приблизно порівну, але реальний розподіл залежить від опору кабелів, контактів і самих АКБ.

Послідовне підключення акумуляторів до інвертора

Послідовну схему використовують для підвищення напруги. Позитивну клему однієї батареї з’єднують з негативною клемою другої, а два вільні крайні виводи утворюють загальний плюс і мінус банку. Дві однакові АКБ 12 В 100 А·год дають 24 В 100 А·год.

Приклад послідовної схеми

Дві батареї 12 В 100 А·год послідовно утворюють:

• загальну напругу — 24 В;
• ємність — 100 А·год, а не 200 А·год;
• номінальну енергію — 24 × 100 = 2400 Вт·год, або 2,4 кВт·год;
• однаковий струм через обидві батареї.

Чому важливий баланс послідовної пари

Навіть однакові батареї мають невеликі відмінності внутрішнього опору та фактичної ємності. З часом одна АКБ може заряджатися вище, а друга — залишатися недозарядженою. Для свинцевого банку застосовують контроль напруги кожної батареї, а за потреби — сумісний балансир або моніторинг середньої точки. Для LiFePO4 послідовне з’єднання дозволене тільки тоді, коли це прямо передбачено конструкцією батареї та її BMS.

Не живіть 12-вольтовий споживач від середньої точки 24-вольтового банку: це нерівномірно розряджатиме одну батарею. Для 12-вольтового навантаження в такій системі використовують правильно підібраний DC-DC-перетворювач.

Паралельне чи послідовне з’єднання: порівняння

Схему не вибирають за принципом «яка краща». Вона повинна відповідати DC-входу інвертора, дозволеним конфігураціям батарей, потрібній потужності та проєкту захисту.

Як підключити два LiFePO4-акумулятори: BMS і комунікація

У літієвій системі силові кабелі — лише частина підключення. BMS кожної батареї контролює напругу осередків, температуру, зарядний і розрядний струм. Для двох модульних АКБ виробник може вимагати:

• однакову модель, прошивку та номінальну ємність;
• вирівнювання SOC або напруги перед об’єднанням;
• окремий силовий захист кожного модуля;
• кабель паралельного зв’язку між батареями;
• налаштування DIP-перемикачів або цифрових адрес;
• вибір головної батареї master і підлеглої slave;
• підключення CAN або RS485 від визначеного виробником порту до інвертора;
• вибір правильного протоколу батареї в меню інвертора.

Не копіюйте розпіновку CAN/RS485 з іншого бренду: однаковий роз’єм RJ45 не означає однакове призначення контактів. Так само не можна вважати, що будь-яку 12,8-вольтову LiFePO4-батарею дозволено з’єднати послідовно. Обмеження визначає виробник готової АКБ та BMS.

Докладніше про типи батарей, BMS і зарядні профілі читайте у матеріалі «Який акумулятор потрібен для інвертора: AGM, GEL чи LiFePO4».

Чи можна з’єднати різні акумулятори

Для передбачуваної роботи банку використовуйте однакові батареї: одного типу, номінальної напруги, ємності, моделі, бажано однієї партії та з близьким станом заряду. Не варто об’єднувати:

• AGM і GEL;
• свинцеву АКБ і LiFePO4;
• батареї різної номінальної напруги;
• 100 А·год і 200 А·год без прямого дозволу та схеми виробника;
• стару з помітно втраченою ємністю та нову батарею;
• літієві модулі з несумісними BMS, прошивками або протоколами.

Окремі виробники допускають розширення паралельного банку модулями іншого віку або ємності, але це виняток, який має бути прямо описаний у документації. У послідовному ланцюзі слабша батарея обмежує весь банк і швидше створює дисбаланс.

Кабелі, шини, наконечники та DC-захист

Низька напруга не означає малий ризик. Акумуляторний банк здатний віддати дуже великий струм короткого замикання, тому помилка в кабелі або клемі може спричинити сильне нагрівання й займання.

Переріз кабелю й номінал запобіжника не визначають лише за потужністю інвертора. Потрібні системна напруга, безперервний і піковий струм, довжина траси, допустиме падіння напруги, температура, спосіб прокладання, струм BMS і вимоги документації. Не встановлюйте більший запобіжник лише тому, що попередній спрацьовує: спочатку потрібно знайти причину.

Як заряджати два акумулятори, підключені до інвертора

Інвертор-зарядний пристрій повинен бачити батарейний банк як одну систему з правильною напругою та загальною ємністю:

• Паралельний банк 12 В. Зарядний пристрій працює з 12-вольтовим банком, а допустимий сумарний струм визначають за паспортами обох АКБ, кабелів і захисту.
• Послідовний банк 24 В. Потрібен зарядний профіль для 24-вольтової системи; напругу кожної 12-вольтової батареї бажано контролювати окремо.
• LiFePO4 з CAN/RS485. Граничні струми й напруги можуть передаватися інвертору від BMS, якщо протокол і кабель сумісні.
• AGM або GEL. Напруги bulk/absorption/float, температурну компенсацію та максимальний струм беруть із паспорта конкретної серії.

Перед першим паралельним об’єднанням батареї повинні мати близький рівень заряду. Значна різниця напруги може викликати великий вирівнювальний струм ще до ввімкнення інвертора.

Безпечний алгоритм підключення та перевірки

1. Звірте документацію. Перевірте DC-напругу інвертора, дозволену конфігурацію АКБ, BMS, зарядний профіль і схему захисту.
2. Огляньте батареї. Вони мають бути справними, сумісними та без механічних пошкоджень; перевіряють також рівень заряду й індивідуальну напругу.
3. Знеструмте систему. Мережу, PV-вхід, генератор і навантаження від’єднують у порядку, передбаченому виробником. Роботу на підключеній системі не виконують.
4. Підготуйте механічний монтаж. АКБ фіксують, захищають клеми від випадкового замикання та забезпечують потрібні відступи й умови вентиляції.
5. Зберіть DC-частину за проєктом. Використовуйте розраховані кабелі, шини, наконечники, окремий захист гілок і головний захист банку, якщо цього вимагає схема.
6. Перевірте полярність і підсумкову напругу. До приєднання інвертора мультиметром контролюють результат на крайніх клемах банку.
7. Підключіть BMS-зв’язок. Для модульного літієвого банку задають адреси й протокол точно за інструкціями обох виробників.
8. Виконайте передзаряд, якщо він потрібен. Великі інвертори можуть вимагати штатної процедури pre-charge для внутрішніх конденсаторів. Не замінюйте її випадковою перемичкою або «іскрою на клемі».
9. Задайте безпечні налаштування. Тип АКБ, ємність, струм заряду, мінімальний SOC і відсічення мають відповідати найслабшому елементу системи.
10. Проведіть контрольований тест. Перевірте напругу кожної батареї, розподіл струму, нагрівання контактів, дані BMS і роботу під поступово збільшуваним навантаженням.

Цей алгоритм пояснює логіку перевірки, але не замінює клемну схему конкретного обладнання. Стаціонарний банк, підключення до щита та системи з великими струмами має монтувати кваліфікований спеціаліст.

Розрахунок енергії, струму та автономності

Номінальну енергію батарейного банку визначають так:

Енергія, Вт·год = напруга банку, В × ємність банку, А·год

Для тих самих двох батарей загальна номінальна енергія не змінюється від того, з’єднані вони послідовно чи паралельно. Змінюються напруга банку, сумарні ампер-години та струм у головних кабелях.

Як напруга впливає на струм

Орієнтовний струм від батарейного банку:

Струм, А ≈ навантаження, Вт ÷ (напруга банку × ККД інвертора)

Ці значення не використовують як готовий розрахунок кабелю або захисту. Власне споживання інвертора, піки навантаження, падіння напруги та обмеження BMS підвищують вимоги.

Щоб визначити, на скільки годин вистачить конкретного банку, скористайтеся окремою сторінкою «Розрахунок акумулятора та часу роботи інвертора». Якщо вона ще не опублікована, додайте посилання після її виходу.

Типові помилки під час підключення двох акумуляторів

• Неправильна напруга. Дві АКБ по 12 В з’єднали послідовно й подали 24 В на інвертор із входом 12 В.
• Паралель замість серії. Для 24-вольтового інвертора дві батареї по 12 В об’єднали паралельно, тому банк залишився 12-вольтовим.
• Обидва системні кабелі на одній батареї. Це спричиняє нерівномірний струм у паралельному банку.
• Різні батареї. Змішують хімію, ємність, модель, вік або стан заряду.
• LiFePO4 без перевірки BMS. Батареї з’єднують послідовно, хоча виробник дозволяє лише паралель.
• Відсутність адресації. Паралельні модулі фізично з’єднані, але інвертор бачить лише одну BMS або показує неправильний SOC.
• Тонкі або різні кабелі. Відгалуження мають різний опір, клеми нагріваються, а струм розподіляється нерівномірно.
• Немає DC-захисту. Коротке замикання може залишатися обмеженим лише внутрішнім опором батареї та кабелю.
• Неправильний момент затягування. Слабкий контакт нагрівається, а надмірне затягування може пошкодити клему.
• Відбір 12 В із середньої точки. Одна батарея в послідовній парі розряджається швидше.
• Випадкова розпіновка RJ45. CAN або RS485 підключають кабелем від іншого бренду без перевірки контактів.
• Підключення батарей із великою різницею напруги. Виникає небезпечний вирівнювальний струм.

Підбір і підключення акумуляторів у Сумах та Лебедині

Для резервного живлення квартири, будинку, котла, холодильника або насоса важливо узгодити не лише ємність АКБ, а всю систему: напругу інвертора, BMS, пускові струми, зарядний профіль, DC-кабелі, шини, запобіжники, від’єднувач і резервний щит.

У SumyElectric можна підібрати акумулятори, інвертори та UPS 220 В, захисне обладнання, кабелі й комплектуючі. Для системи, що підключається до електрощита будинку, перегляньте також схему підключення гібридного інвертора та сторінку електромонтажних робіт.

Склад розташований за адресою: м. Суми, вул. Тополянська, 15. Телефони для консультації: 066-999-80-53 і 096-281-62-00.

До Лебедина електрообладнання доставляють за попереднім узгодженням, зазвичай у вихідні. За чинними умовами замовлення до 4000 грн доставляють за 150 грн, а від 4000 грн за повної передоплати діє безкоштовна доставка. Перед замовленням перевірте актуальні умови на сторінці «Оплата і доставка».

Методика й технічні джерела

Принципи симетричного паралельного підключення, однакових шляхів струму, шин і діагональної схеми описані в офіційному посібнику Victron Energy Wiring Unlimited. Вимоги до захисту, кабелів і приклади серійного та паралельного підключення готових літієвих батарей наведені в офіційній інструкції Victron Lithium Battery Smart. Базові формули напруги й ємності додатково звірені з керівництвом виробника Renogy. Кількість батарей, допустимі схеми та номінали завжди перевіряйте за документацією саме вашої моделі.

Поширені запитання

Як підключити два акумулятори 12 В до інвертора 12 В?

Якщо виробник дозволяє паралельне з’єднання, дві однакові 12-вольтові АКБ об’єднують паралельно: позитивні клеми в одну гілку, негативні — в іншу. Напруга залишається 12 В, а ємність в А·год додається. Для рівномірного струму використовують шини з однаковими відгалуженнями або діагональне підключення.

Як підключити два акумулятори 12 В до інвертора 24 В?

За умови дозволу виробника їх з’єднують послідовно: плюс першої батареї з мінусом другої, а два вільні крайні виводи стають загальним плюсом і мінусом банку. Отримуємо 24 В, а ємність в А·год залишається як в однієї АКБ.

Що дає паралельне підключення двох акумуляторів?

Воно зберігає початкову напругу, але збільшує сумарну ємність, запас енергії та потенційно доступний струм. Реальний струм має розподілятися між батареями, тому важливі однакові кабелі, контакти та стан АКБ.

Що дає послідовне підключення акумуляторів?

Послідовне з’єднання додає напругу, але не додає ампер-години. Дві батареї 12 В 100 А·год утворюють банк 24 В 100 А·год. Така схема потрібна інвертору з 24-вольтовим DC-входом.

Чи можна підключити дві батареї різної ємності?

Без прямого дозволу виробника цього робити не варто. Особливо небезпечна різна ємність у послідовному ланцюзі: слабша АКБ обмежує весь банк і швидше переходить у перезаряд або глибокий розряд.

Чи можна з’єднати AGM і GEL або AGM і LiFePO4?

Ні, для спільного банку використовують батареї однакової хімії та з однаковим зарядним профілем. AGM, GEL і LiFePO4 мають різні напруги, алгоритми заряджання та поведінку під навантаженням.

Чи можна додати новий акумулятор паралельно до старого?

Зазвичай це небажано, оскільки батареї матимуть різну фактичну ємність і внутрішній опір. Якщо виробник модульної системи допускає розширення, потрібно виконати його процедуру вирівнювання SOC, адресації, захисту й введення нового модуля.

Куди підключати плюс і мінус інвертора в паралельному банку?

Найкраще — до розрахованих позитивної та негативної шин з однаковими відгалуженнями до кожної АКБ. Для двох батарей без шин застосовують діагональний принцип: системний плюс беруть з одного краю банку, системний мінус — з протилежного.

Чи потрібен запобіжник на кожен акумулятор?

У багатьох паралельних і модульних системах передбачають окремий захист кожної батареї або гілки та головний захист банку. Точна схема, тип і номінали залежать від струму короткого замикання, кабелю, BMS, напруги та інструкцій виробника.

Який переріз кабелю потрібен між акумуляторами й інвертором?

Універсальної цифри немає. Переріз розраховують за тривалим і піковим струмом, довжиною, допустимим падінням напруги, температурою, способом прокладання та вимогами інвертора. Міжбатарейні кабелі паралельних гілок повинні мати узгоджені довжину й переріз.

Як заряджати два послідовно з’єднані акумулятори 12 В?

Як єдиний банк вони потребують зарядного профілю для 24 В і своєї хімії. Водночас потрібно контролювати напругу кожної батареї, оскільки послідовна пара може розбалансуватися. Не використовуйте випадковий 24-вольтовий зарядний пристрій без перевірки його параметрів.

Чи можна підключити два акумулятори до інвертора 48 В?

Дві 12-вольтові батареї не утворять 48 В. Дві 24/25,6-вольтові АКБ можуть дати 48/51,2 В послідовно лише тоді, коли виробник дозволяє таку конфігурацію. Інший варіант — одна або кілька сумісних 48/51,2-вольтових батарей.

Навіщо з’єднувати BMS-кабелі між двома LiFePO4-батареями?

У модульній системі цей зв’язок може передавати дані між батареями, визначати головний модуль і формувати спільні обмеження струму та SOC для інвертора. Порти, адреси, протокол і кабелі залежать від виробника.

Чи збільшиться час роботи інвертора після підключення другої АКБ?

Так, якщо друга батарея сумісна й загальний запас корисної енергії збільшився. Теоретично дві однакові АКБ можуть дати приблизно удвічі більше енергії, але фактичний час залежить від навантаження, ККД, власного споживання інвертора, температури та стану батарей.

Висновок

Щоб правильно підключити два акумулятори до інвертора, спочатку визначте потрібну напругу банку. Для 12-вольтового інвертора дві однакові 12-вольтові АКБ зазвичай з’єднують паралельно, для 24-вольтового — послідовно. Однак сама геометрія клем не гарантує безпечної роботи: потрібно узгодити батареї, BMS, зарядний профіль, кабелі, шини, DC-захист, полярність і налаштування інвертора.
