Схема подключения гибридного инвертора объединяет электросеть, аккумуляторную батарею, при необходимости солнечные панели и отдельные резервные линии. Сеть подают на вход AC IN, совместимую АКБ подключают к клеммам BAT через рассчитанную DC-защиту, а критические потребители питают от выхода LOAD, BACKUP или EPS через отдельный резервный щит. Точные клеммы, автоматы, сечения кабелей и настройки определяют по паспорту конкретной модели.
Гибридный инвертор не просто преобразует постоянный ток в переменный. Он управляет потоками энергии между сетью, солнечными панелями, аккумулятором и нагрузкой, заряжает АКБ, поддерживает заданный резерв и автоматически переходит в автономный режим после исчезновения сети. Чтобы система работала безопасно, важно правильно разделить резервные и нерезервные линии, согласовать защиту и настроить приоритеты питания.
Важно: материал объясняет принцип построения системы, но не заменяет проект, инструкцию производителя и работу квалифицированного электромонтажника. На клеммах сети, PV-стрингов и батареи могут присутствовать опасные напряжение и ток даже после отключения части оборудования.
Как работает гибридный инвертор
Гибридный инвертор объединяет функции преобразователя, зарядного устройства, контроллера энергопотоков и автоматического переключателя для резервного выхода. В зависимости от модели он может принимать энергию от сети, фотомодулей и генератора, заряжать аккумулятор и подавать стабилизированное напряжение на выделенные потребители.

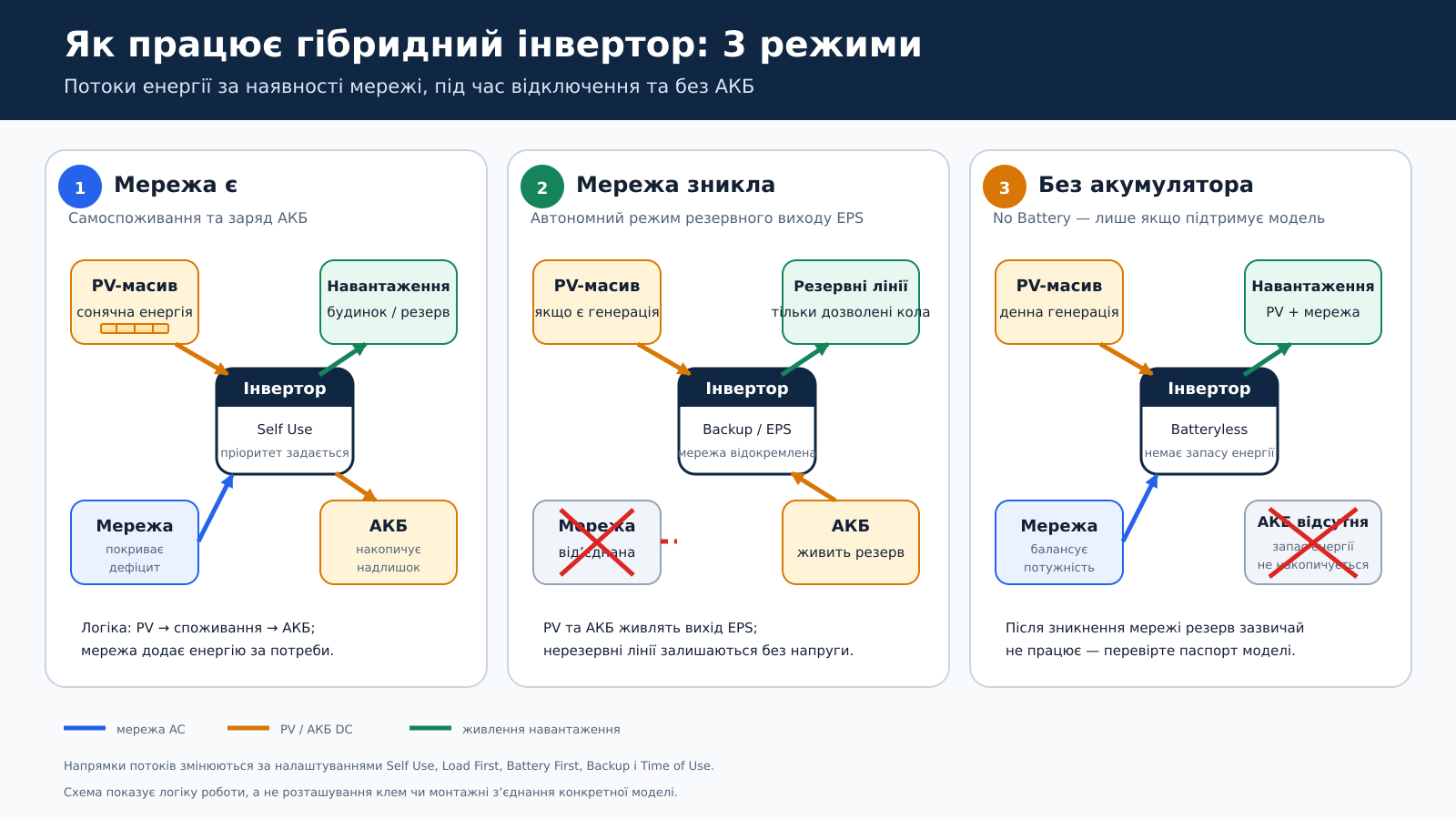

В типичном режиме собственного потребления логика выглядит так:
- Солнечные панели в первую очередь питают активную нагрузку.
- Избыток солнечной энергии заряжает аккумулятор.
- После достижения заданного уровня заряда избыток ограничивается или передаётся в сеть, если это разрешено настройками и условиями присоединения.
- Когда генерации недостаточно, недостающую энергию предоставляет АКБ или электросеть в соответствии с выбранным приоритетом.
- После исчезновения внешней сети инвертор отделяет от неё резервный выход и продолжает питать разрешённые линии от аккумулятора и доступной солнечной генерации.
Именно так в общем виде работает гибридный инвертор. Реальная последовательность зависит от режима Self Use, Load First, Battery First, Backup, Time of Use или другого названия, которое использует производитель.
Базовая схема подключения гибридного инвертора к сети, АКБ и резервным линиям

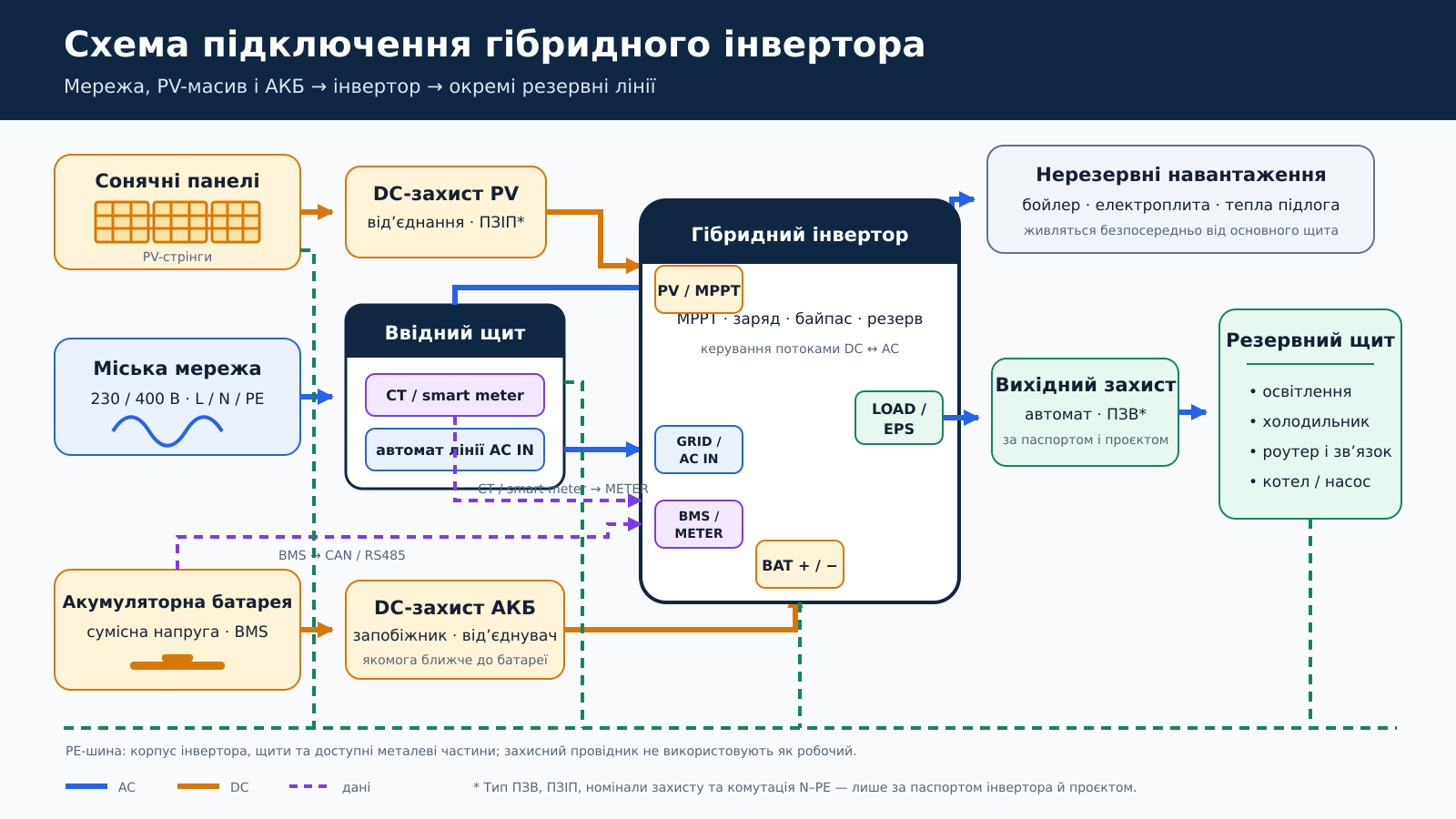

Универсальной клеммной схемы для всех моделей не существует, но функциональные цепи одинаковы. Безопасная концепция предусматривает отдельные входы для сети, батареи и фотомодулей, а также отдельный выход на резервный щит.
| Цепь | Упрощённое направление подключения | Назначение |
|---|---|---|
| Электросеть | Вводный щит → рассчитанная AC-защита → AC IN / GRID инвертора | Питание нагрузки, зарядка АКБ и синхронизация с сетью |
| Аккумулятор | АКБ → DC-предохранитель или автомат → DC-разъединитель → BAT+ / BAT− | Накопление энергии и резерв во время отключения |
| Связь с BMS | BMS аккумулятора → совместимый порт CAN или RS485 инвертора | Передача напряжения, температуры, SOC и допустимых токов |
| Солнечные панели | PV-стринги → DC-коммутация и защита → PV1 / PV2 (MPPT) | Питание потребителей и зарядка батареи от солнца |
| Резервный выход | LOAD / BACKUP / EPS → выходная AC-защита → резервный щит | Питание только выделенных критических линий |
| Нерезервные линии | Основной щит → отдельные автоматы → мощные или некритические потребители | Работают от сети, но не разряжают АКБ во время аварии |
| CT или smart meter | Точка присоединения к сети → датчик тока / счётчик → порт METER | Измерение импорта и экспорта, работа Zero Export |
| Защитное заземление | Главная PE-шина → корпус инвертора, щиты и оборудование | Защита человека и корректная работа защитных устройств |
Кратко: сеть подключается ко входу инвертора, АКБ — к батарейному входу через DC-защиту, а резервная группа — только к специальному выходу LOAD/BACKUP/EPS. Нельзя объединять этот выход с общей сетью без предусмотренных производителем переключения и блокировки обратной подачи напряжения.
Вариант с солнечными панелями
Если модель имеет встроенные MPPT-контроллеры, PV-стринги подключают к соответствующим солнечным входам. Перед монтажом проверяют максимальное напряжение холостого хода стринга при самой низкой расчётной температуре, рабочий диапазон MPPT, допустимый ток каждого входа, количество трекеров и разрешённую мощность фотомодулей. Превышение хотя бы одного ограничения может повредить оборудование.
Фотомодули, солнечный кабель, коннекторы и крепления можно посмотреть в категории «Солнечные панели и аксессуары». Окончательную конфигурацию стрингов определяют не по количеству панелей, а по электрическим параметрам конкретных модулей и инвертора.
Вариант без солнечных панелей
Гибридный инвертор можно использовать как систему резервного питания «сеть + АКБ», если такой сценарий поддерживает его прошивка. В нормальном режиме сеть питает потребителей и заряжает батарею, а после отключения резервный выход переходит на АКБ. Солнечные панели можно добавить позже, если параметры PV-входов и конструкция системы были учтены заранее.
Нужен ли отдельный АВР
Большинство гибридных инверторов имеет внутреннее реле или контактор, который переключает резервный выход между сетью и инвертором. Поэтому для штатного выхода LOAD/BACKUP/EPS отдельный АВР обычно не нужен. Однако ручной сервисный байпас может быть полезен: он позволяет подать сеть на резервный щит во время обслуживания или замены инвертора.

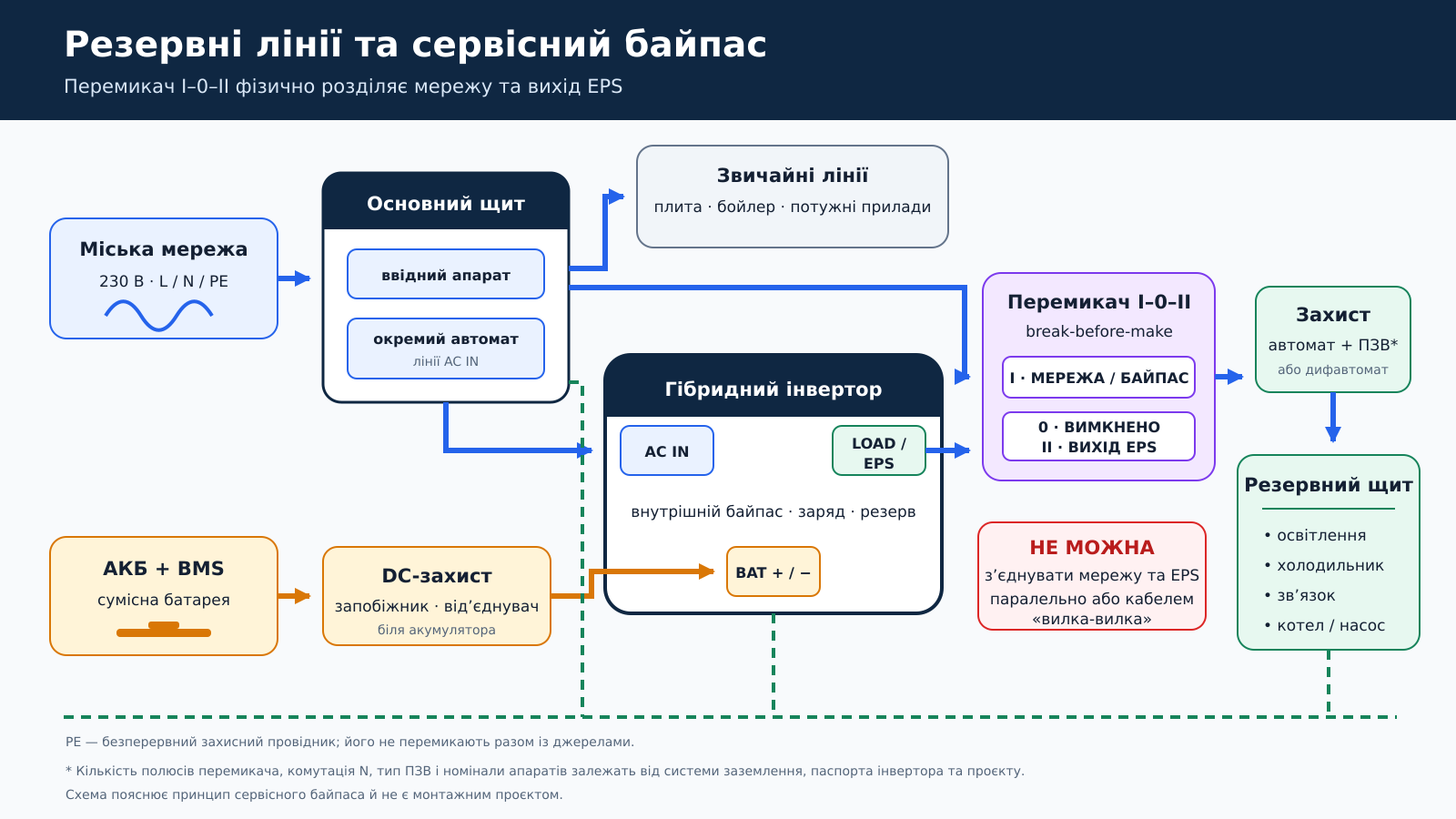

Байпас должен быть построен так, чтобы физически исключать параллельное соединение сети с автономным выходом. Если используется отдельный инвертор без штатного резервного переключения, принцип выбора автоматики описан в материале «Как правильно подключить АВР к инвертору».
Какая защита нужна в схеме
Набор защитных устройств определяется паспортом инвертора, токами, сечением и способом прокладки кабеля, системой заземления и структурой щита. Номинал автомата не выбирают только по мощности, указанной на корпусе инвертора.
| Участок | Что предусматривают | Что обязательно проверить |
|---|---|---|
| AC-вход | Автоматический выключатель или другая рекомендованная защита, средство отключения, при необходимости УЗИП | Допустимый ток AC IN, сечение линии, селективность и отключающую способность |
| Резервный AC-выход | Отдельный автомат, УЗО или дифавтомат соответствующего типа, резервный щит | Максимальный ток выхода, пусковые токи и схему N–PE в автономном режиме |
| Аккумуляторная линия | DC-предохранитель или автомат возле батареи, разъединитель, надлежащие наконечники и кабели | Полярность, напряжение батареи, ток короткого замыкания, допустимый ток BMS |
| PV-стринги | DC-разъединитель, стринговая защита и УЗИП там, где они требуются проектом | Voc, Isc, диапазон MPPT, полярность, совместимость коннекторов и заземление конструкции |
| Учёт энергии | CT-клещи или совместимый smart meter | Направление датчика, фазу, место установки и правильность показаний |
Тип УЗО нельзя назначить универсально. Он зависит от конструкции инвертора, наличия контроля постоянной составляющей тока утечки и требований производителя. Так же не следует самостоятельно устанавливать перемычку между N и PE: в одних инверторах ею управляет внутреннее реле, в других требуется внешнее решение. Защитный проводник PE должен оставаться надёжно подключённым в соответствии с проектом и инструкцией.
Как сформировать резервные линии
Практичнее подключать к инвертору не весь дом, а отдельный щит критических потребителей. Это снижает необходимую мощность инвертора, уменьшает ёмкость и стоимость батареи и защищает систему от случайного включения электроплиты, бойлера или обогревателя во время отключения.
| Потребитель | Целесообразность резервирования | Особенности |
|---|---|---|
| Роутер, ONU, зарядные устройства | Высокая | Небольшое потребление, важны для связи |
| LED-освещение | Высокая | Разделите освещение на несколько групп, не резервируйте лишние помещения |
| Газовый котёл и автоматика | Высокая | Проверьте чистую синусоиду, корректность N–PE и требования производителя котла |
| Холодильник | Высокая | Учитывайте пусковой ток компрессора, а не только номинальное потребление |
| Скважинный или отопительный насос | По расчёту | Двигатель может иметь значительный пусковой ток; иногда нужен частотный преобразователь |
| Компьютер, сигнализация, видеонаблюдение | Высокая | Проверьте суммарную длительную нагрузку и желаемое время автономной работы |
| Электрочайник, бойлер, утюг, обогреватель | Обычно низкая | Быстро разряжают АКБ и могут перегрузить резервный выход |
| Электроплита, электрокотёл, зарядка электромобиля | Только в специально рассчитанной системе | Требуют большой мощности, ёмкой батареи и соответствующей трёхфазной конфигурации |
Для расчёта выпишите мощность каждого критического прибора, определите одновременность работы и отдельно проверьте пусковые нагрузки двигателей и компрессоров. Резервный выход инвертора, контакты внутреннего переключателя, кабель и защита должны выдерживать не только среднюю, но и ожидаемую пиковую нагрузку.
Ориентировочный расчёт ёмкости АКБ
Для предварительной оценки можно использовать формулу:
Ёмкость АКБ, кВт·ч ≈ нагрузка, кВт × время, ч ÷ (допустимая глубина разряда × КПД системы).
Например, для средней нагрузки 0,7 кВт в течение 6 часов, допустимой глубины разряда 80% и условного КПД 90% потребуется около 5,8 кВт·ч номинальной ёмкости: 0,7 × 6 ÷ (0,8 × 0,9). Это только первоначальная оценка — реальный результат зависит от температуры, пусковых токов, собственного потребления инвертора, состояния батареи и ограничений BMS.
Совместимые решения подбирают по напряжению батарейной системы, химии элементов, протоколу BMS и допустимым токам. Перечень доступных батарей приведён в категории «Аккумуляторы», но не каждая АКБ из каталога предназначена для мощного гибридного инвертора.
Режимы работы гибридного инвертора
Названия пунктов меню отличаются у Deye, Victron, GoodWe, Growatt, Solis и других производителей. Ниже приведена логика, позволяющая понять основные режимы работы гибридного инвертора.
| Режим | Как распределяется энергия | Когда выбирают |
|---|---|---|
| Self Use / Load First | PV сначала питает нагрузку, затем заряжает АКБ; недостаток покрывает батарея или сеть | Для максимального собственного потребления солнечной энергии |
| Backup / Keep Battery Charged | Батарея поддерживается заряженной и разряжается преимущественно при аварии сети | Когда главная цель — надёжный резерв |
| Battery First | Доступная PV-энергия в первую очередь заряжает АКБ, затем питает другие нагрузки | Когда нужно накопить запас до прогнозируемого отключения |
| Time of Use | Зарядка и разряд выполняются по временным интервалам и заданным уровням SOC | Для ночного тарифа, пиковых часов или графиков отключений |
| Zero Export | Инвертор по данным CT/счётчика ограничивает мощность, чтобы минимизировать передачу энергии во внешнюю сеть | Когда экспорт не предусмотрен условиями подключения |
| Selling First / Feed-in | Позволяет передавать избыток в сеть в пределах установленной мощности | Только при надлежащем техническом и договорном оформлении |
| Off-grid / UPS | Инвертор формирует автономную сеть для резервного выхода | Во время аварии или на объекте без внешней сети, если модель это поддерживает |
В режиме Zero Export правильность установки CT или smart meter критически важна. Если датчик развёрнут не той стороной, установлен не в точке общего присоединения или привязан к неправильной фазе, инвертор может воспринимать импорт как экспорт и ошибочно управлять мощностью.
Настройка гибридного инвертора после монтажа
Настройку гибридного инвертора выполняют только после проверки силовых соединений, полярности, заземления, коммутации и связи с BMS. Не стоит копировать параметры из видео для другой модели: одинаковое название пункта меню не гарантирует одинаковую логику.
| Параметр | Что нужно задать | Главная проверка |
|---|---|---|
| Код сети | Страна, допустимые напряжение, частота и защитные пределы | Выбирать разрешённый профиль, не отключать сетевую защиту |
| Тип аккумулятора | Литиевая батарея с BMS или параметры свинцовой АКБ | Совместимость напряжения, химии и протокола |
| Протокол BMS | CAN/RS485 и профиль производителя батареи | Отсутствие ошибок связи, правильные SOC, температура и токи |
| Ток зарядки и разряда | Пределы не выше разрешённых инвертором, BMS, АКБ, кабелем и защитой | Наименьшее допустимое значение среди всех компонентов |
| Минимальный SOC | Уровень, ниже которого батарея не разряжается в обычном режиме | Оставить достаточный аварийный резерв и учесть рекомендации производителя АКБ |
| Grid Charge | Разрешение и временные интервалы зарядки от сети | Мощность ввода, тариф, график отключений и допустимый ток зарядки |
| Time of Use | Время, целевой SOC и максимальная мощность для каждого интервала | Чтобы циклы не противоречили друг другу и не оставляли дом без резерва |
| Zero Export / Export Limit | Запрет или ограничение отдачи в сеть | Корректное направление CT, фаза и фактический поток на вводе |
| Приоритет энергии | Load First, Battery First, Backup или другая необходимая логика | Соответствие реальной цели: экономия, резерв или оба сценария |
| Мониторинг | Wi‑Fi/LAN, часовой пояс, уведомления и обновление прошивки | Правильные показатели сети, нагрузки, PV и батареи |
Как выбрать минимальный SOC
Единого правильного значения нет. Если отключения частые, целесообразно сохранять больший резерв. Если сеть стабильна, а цель — увеличить собственное потребление солнечной энергии, рабочий диапазон можно расширить в пределах, разрешённых производителем батареи. Отдельно проверяют аварийный порог BMS, порог отключения инвертора и уровень повторного запуска: это разные параметры.
Проверка после первого запуска
- Сверить напряжение сети, батареи и PV со значениями на экране или в приложении.
- Убедиться, что направления импорта, экспорта, зарядки и разряда отображаются правильно.
- Проверить связь с BMS и отсутствие аварийных сообщений.
- Последовательно включить резервные линии и проконтролировать нагрузку.
- Имитировать исчезновение сети штатным выключателем и проверить переход на резерв.
- Проверить восстановление сети, зарядку АКБ, байпас и действие защитных устройств.
- Зафиксировать окончательные настройки и объяснить пользователю безопасный порядок запуска и остановки.
Может ли гибридный инвертор работать без аккумулятора
Да, инвертор без аккумулятора может работать, но только если конкретная модель прямо поддерживает режим No Battery или Batteryless. В такой конфигурации гибридный инвертор может использовать солнечную энергию для питания нагрузки, а недостающую энергию брать из сети. Например, в документации отдельных моделей Deye предусмотрен пункт No Batt, но распространять эту возможность на все гибридные инверторы нельзя.
Без АКБ система имеет существенные ограничения:
- нет запаса энергии на вечер, ночь или облачный период;
- не работает полноценный перенос потребления по времени;
- нельзя поддерживать заданный аварийный резерв SOC;
- мощность от солнца изменяется вместе с освещённостью;
- при исчезновении сети резервный выход у многих моделей не работает или работает только при специальных условиях, прямо описанных производителем.
Поэтому ответ на вопрос «может ли инвертор работать без аккумулятора» состоит из двух частей: для дневного собственного потребления — иногда да; для гарантированного резервного питания — обычно требуется совместимая батарея. Перед покупкой проверьте не рекламное описание, а руководство именно для вашей модификации и версии прошивки.
Подключение однофазного инвертора в трёхфазном доме
Однофазный инвертор в доме с вводом 400 В может резервировать отдельную однофазную группу. Критические линии переносят на фазу, к которой подключён резервный выход, с учётом допустимой нагрузки и баланса фаз. Объединять L1, L2 и L3 между собой на выходе однофазного инвертора нельзя.
Трёхфазный насос, станок, электрокотёл или другая нагрузка 400 В требует трёхфазного гибридного инвертора либо синхронизированной системы из нескольких устройств, если производитель разрешает такую конфигурацию. Также нужно учесть, способна ли система работать с несимметричной нагрузкой и какую мощность она отдаёт на каждую фазу.
Последовательность проектирования и монтажа
- Обследование ввода. Определяют количество фаз, выделенную мощность, систему заземления, состояние щита, кабелей и защитной автоматики.
- Список резервных потребителей. Фиксируют номинальную и пусковую нагрузку, необходимое время автономной работы и приборы, которые не должны работать от АКБ.
- Подбор инвертора и батареи. Согласовывают мощность, перегрузочную способность, напряжение батарейной шины, протокол BMS, ёмкость и возможность будущего расширения.
- Однолинейная схема. Обозначают AC IN, резервный выход, основной и резервный щиты, DC-защиту, PV-входы, CT/счётчик, байпас, N и PE.
- Выбор места. Инвертор монтируют на прочном основании в разрешённом производителем положении, с вентиляционными зазорами и доступом для обслуживания. Батарею размещают в соответствии с её температурными и противопожарными требованиями.
- Монтаж защиты и кабелей. Номиналы и сечения рассчитывают для каждого участка, а DC-кабели делают максимально короткими в пределах требований инструкции.
- Подключение коммуникаций. Настраивают BMS, smart meter, CT, Wi‑Fi/LAN и при необходимости генераторный порт.
- Пусконаладка. Проверяют полярность, затяжку, изоляцию, PE, параметры сети, режимы работы, переход на резерв и возврат к сети.
Для комплектации системы можно посмотреть инверторы и UPS 220 В. Оборудование нужно подбирать как единый комплект: инвертор, АКБ, BMS, кабели, наконечники, автоматика и резервный щит должны быть совместимы между собой.
Типичные ошибки при подключении
- Подача напряжения через обычную розетку. Кабель «вилка–вилка» создаёт риск поражения током, пожара и обратной подачи напряжения во внешнюю сеть.
- Соединение GRID и LOAD. Ошибочное объединение входа и автономного выхода может повредить инвертор и нарушить защиту от островного режима.
- Подключение всего дома без расчёта. Чайник, бойлер или насос могут мгновенно перегрузить инвертор или BMS.
- Отсутствие DC-защиты возле АКБ. Батарея способна отдавать очень большой ток короткого замыкания.
- Тонкие или слишком длинные батарейные кабели. Это вызывает падение напряжения, нагрев, ошибки низкого напряжения и потерю мощности.
- Неправильная полярность. Перепутанные BAT+ и BAT− могут повредить инвертор ещё до запуска.
- Несовместимый протокол BMS. Даже одинаковое напряжение батарей не гарантирует корректного обмена данными.
- Неправильно установленный CT. Zero Export работает нестабильно или инвертор начинает компенсировать поток в неправильном направлении.
- Произвольная перемычка N–PE. Возможны ложные срабатывания УЗО или отсутствие надлежащей защиты в автономном режиме.
- Неправильный код сети. Это влияет на пределы напряжения, частоты, время повторного подключения и антиостровную защиту.
- Отсутствие сервисного байпаса. Во время ремонта инвертора резервная группа может остаться без сетевого питания.
- Перекрытые вентиляционные отверстия. Перегрев снижает доступную мощность и срок службы оборудования.
Безопасность при эксплуатации
- Не открывайте корпус и не изменяйте силовые подключения под напряжением.
- Помните, что отключение сетевого автомата не обесточивает батарейные и PV-входы.
- Не заменяйте автомат или предохранитель устройством большего номинала без перерасчёта кабеля и оборудования.
- Не используйте инвертор в помещении, которое не соответствует требованиям производителя к температуре, влажности, запылённости и вентиляции.
- Периодически осматривайте клеммы, кабели, ошибки в журнале, состояние батареи и работу защитных устройств.
- После изменения состава АКБ, количества панелей или резервных линий повторно проверьте проект и настройки.
Часто задаваемые вопросы
Какая схема подключения гибридного инвертора правильная?
Сеть подключают к AC IN через рассчитанную защиту, совместимую АКБ — к BAT через DC-предохранитель или автомат и разъединитель, а критические линии — к LOAD/BACKUP/EPS через отдельный резервный щит. PV, CT, smart meter, N и PE подключают исключительно по схеме конкретной модели.
Можно ли подключить гибридный инвертор самостоятельно?
Настроить приложение или выбрать бытовой режим пользователь часто может самостоятельно, но силовое подключение к сети, АКБ, PV-стрингам и щиту должен выполнять квалифицированный специалист. Ошибка может одновременно создать опасность на AC- и DC-участках.
Нужен ли отдельный щит для резервных линий?
В большинстве бытовых систем — да. Отдельный щит позволяет оставить в резерве только котёл, холодильник, связь, освещение и другие критические приборы, не допуская случайного включения мощных потребителей.
Нужен ли АВР для гибридного инвертора?
Если используется штатный выход LOAD/BACKUP/EPS с внутренним переключением, отдельный АВР обычно не нужен. Ручной байпас может устанавливаться для обслуживания. Точное решение зависит от схемы конкретного инвертора.
Может ли гибридный инвертор работать без аккумулятора?
Может, если производитель предусмотрел режим No Battery. Тогда солнечная энергия используется вместе с сетью, но полноценный резерв во время отключения обычно отсутствует. Поддержку работы без АКБ нужно проверять в инструкции именно для вашей модели.
Можно ли подключить весь дом к резервному выходу?
Можно только тогда, когда мощность инвертора, ток внутреннего переключателя, батарея, BMS, кабели и защита рассчитаны на все одновременные и пусковые нагрузки. В быту чаще безопаснее и экономичнее выделить критическую группу.
Можно ли подключить инвертор к дому через розетку?
Нет. Питание проводки через обычную розетку или кабель с двумя вилками опасно. Требуется стационарное подключение с отдельной защитой и гарантированной блокировкой обратной подачи напряжения.
Что такое минимальный SOC?
Это настроенный остаток заряда, ниже которого инвертор не разряжает батарею в обычном режиме. Он сохраняет аварийный резерв и защищает АКБ от нежелательного глубокого разряда. Аварийный порог BMS может быть ниже и не заменяет рабочий минимальный SOC.
Для чего нужны CT-клещи или smart meter?
Они измеряют фактический поток энергии на вводе. По этим данным инвертор регулирует собственное потребление, ограничивает экспорт и показывает импорт из сети. Без правильного направления и места установки режим Zero Export не будет работать корректно.
Почему инвертор берёт энергию из сети, хотя АКБ заряжена?
Причиной может быть режим Backup, достижение минимального SOC, расписание по времени, запрет разряда, ограничение BMS, неправильные данные CT или резерв батареи, оставленный на случай аварии. Проверяйте текущий режим, SOC, Time of Use и сообщения BMS.
Будет ли однофазный инвертор работать в трёхфазном доме?
Да, но он будет резервировать только правильно сформированную однофазную группу. Для нагрузки 400 В или резервирования всех трёх фаз требуется трёхфазное решение либо разрешённая производителем синхронизированная система.
Сколько времени инвертор переключается на аккумулятор?
Время перехода зависит от модели, прошивки и выбранного режима. Для чувствительной техники проверяйте паспортное значение и проводите тест с реальной нагрузкой: маркировка «UPS» не означает одинаковое время переключения у всех устройств.
Подбор и подключение гибридного инвертора
SumyElectric поможет подобрать инвертор, совместимый аккумулятор, автоматику, кабели и комплектующие для резервного питания. Перед расчётом подготовьте перечень приборов, их мощность, желаемое время автономной работы, фотографию электрощита и информацию об однофазном или трёхфазном вводе.
Для объектов в Лебедине доступна услуга подключения инвертора с формированием резервных линий. Чтобы уточнить возможность монтажа в Сумах или другом населённом пункте области, позвоните по номерам 066-999-80-53, 096-281-62-00 или оставьте заявку на странице контактов.
Использованные технические источники
- Deye SUN-(3.6–6)K-SG03LP1-EU: официальное руководство пользователя.
- Victron Energy: руководство по проектированию и установке ESS.
- Victron Energy: руководство по MultiPlus-II 230 V.
Названия режимов, клемм, допустимые токи, порядок коммутации и требования к защите различаются в зависимости от производителя и модели. В качестве приоритетного источника всегда используйте актуальную инструкцию к установленному оборудованию.
