Для газового котла, холодильника, насоса, компрессора, аудиотехники, медицинского оборудования и компьютера с блоком питания Active PFC безопаснее выбирать инвертор с чистой синусоидой. Модифицированная синусоида может подходить для некоторых простых и нечувствительных нагрузок, но способна вызывать гул, дополнительный нагрев, снижение мощности, ошибки электроники или отказ при запуске. Если состав резервной группы может меняться, практичный универсальный выбор — чистая, или «правильная», синусоида.

Форма выходного напряжения — не единственный критерий. Даже качественный синусоидальный инвертор не запустит технику, если его продолжительной или пиковой мощности недостаточно, напряжение аккумулятора проседает, кабель слишком тонкий или BMS ограничивает ток. Поэтому ниже рассмотрим не только разницу между чистой и модифицированной синусоидой, но и совместимость с конкретными приборами, пусковые токи и проверку характеристик перед покупкой.

Краткий вывод: модифицированная синусоида — компромисс для заранее известного перечня простых нагрузок. Чистая синусоида — рекомендуемый вариант для резервного питания дома или квартиры, где к инвертору могут подключаться приборы с двигателями, трансформаторами, импульсными блоками питания или электронным управлением.

Что такое синусоида инвертора

Бытовая электросеть подаёт переменное напряжение с номинальной частотой 50 Гц. Его полярность и мгновенное значение непрерывно изменяются, образуя волну, близкую к синусоиде. Инвертор преобразует постоянное напряжение аккумулятора 12, 24 или 48 В в переменное напряжение 230 В и электронным способом формирует выходную волну.

У инвертора с чистой синусоидой напряжение изменяется плавно и по форме приближено к сетевому. У устройства с модифицированной синусоидой выходной сигнал состоит из ступеней: напряжение резко переключается между несколькими уровнями. Обычный мультиметр в обоих случаях может показывать около 230 В, но для подключённой техники также имеют значение форма волны, её пиковое значение, частота и гармонические искажения.

Названия «чистая синусоида», «правильная синусоида», Pure Sine Wave и True Sine Wave в карточках товаров обычно обозначают один класс выходного сигнала. Однако сама надпись на корпусе не говорит о фактическом качестве напряжения. В техническом паспорте следует искать показатель THD, стабильность частоты, допустимое отклонение напряжения, продолжительную и пиковую мощность.

Что означает THD

THD, или коэффициент гармонических искажений, показывает, насколько реальная волна отличается от основной синусоиды. Чем ниже значение, тем меньше дополнительных гармоник поступает в нагрузку. Для качественных бытовых инверторов с чистой синусоидой производители часто заявляют THD в пределах нескольких процентов, но сравнивать нужно показатели, полученные при одинаковых условиях измерения. Если THD в паспорте вообще не указан, одной рекламной фразы «чистый синус» недостаточно для объективного вывода.

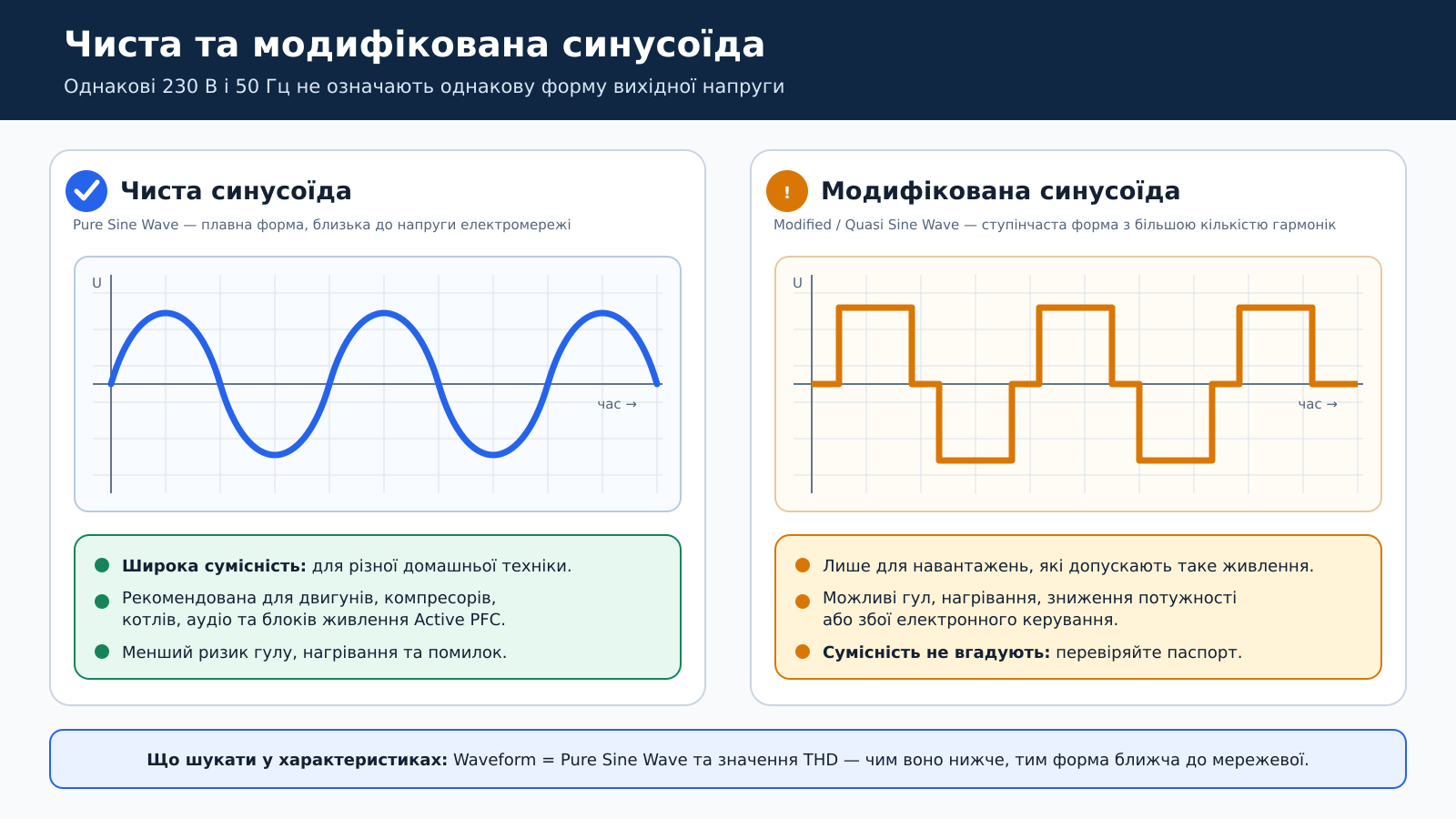

Чистая и модифицированная синусоида: в чём разница

Критерий Чистая синусоида Модифицированная синусоида
Форма напряжения Плавная волна, приближенная к напряжению электросети Ступенчатая или квазипрямоугольная волна
Гармонические искажения Ниже; точное значение смотрите в паспорте Значительно выше из-за резких перепадов напряжения
Двигатели и компрессоры Лучшие условия для запуска и нормальной работы при достаточной мощности Возможны гул, нагрев, снижение крутящего момента или отказ при запуске
Трансформаторные блоки питания Обычно работают в штатном режиме Могут сильнее шуметь и нагреваться
Импульсные блоки питания Наиболее универсальная совместимость Некоторые работают, но возможны перезапуски, перегрев или несовместимость с Active PFC
Аудио- и видеотехника Меньший риск фона, помех и нестабильной работы Возможны слышимый фон, полосы на изображении или шумы
Цена Обычно выше из-за более сложной силовой электроники и фильтрации Обычно ниже
Оптимальный сценарий Квартира, дом, котёл, насос, холодильник, компьютер, смешанная резервная группа Ограниченный перечень заранее проверенных нечувствительных приборов

Ключевая разница проявляется не в том, загорится ли лампа, а в поведении техники под нагрузкой и во время продолжительной работы. Прибор может запуститься от модифицированной синусоиды, но работать громче, потреблять больший ток или сильнее нагреваться. Поэтому кратковременный тест без контроля температуры не подтверждает безопасную совместимость.

Модифицированная синусоида: что можно подключать

Однозначного универсального списка не существует: конструкция блоков питания и электроники отличается даже у приборов одного типа. Окончательное решение принимают с учётом инструкций производителей техники и инвертора. Приведённая таблица помогает предварительно оценить риск, но не заменяет технический паспорт оборудования.

Прибор или нагрузка Рекомендуемая синусоида Что учитывать
Лампа накаливания, простой резистивный нагреватель Может работать от модифицированной Если нет электронного регулятора, таймера, двигателя или сенсорного управления
Простой электрочайник Может работать от модифицированной Высокая мощность быстро разряжает АКБ; электронные модели требуют отдельной проверки
Паяльник без электронной регулировки Может работать от модифицированной Этот вывод не относится к паяльным станциям с электронным управлением
Роутер, ONU, зарядное устройство телефона Чистая — более универсальный вариант Многие импульсные адаптеры работают и от модифицированной волны, но это зависит от их схемотехники
Ноутбук Чистая Риск касается внешнего блока питания; проверяйте нагрев, шум и требования производителя
Настольный компьютер Чистая Особенно важно для блоков питания с Active PFC и рабочих станций
Телевизор, аудиосистема, проектор Чистая Модифицированная волна может создавать фон, помехи или дополнительную нагрузку на блок питания
Холодильник или морозильная камера Чистая Компрессор имеет высокий пусковой ток, а современная модель — электронную плату управления
Циркуляционный или скважинный насос Чистая Нужен запас пиковой мощности; учитывайте тип двигателя, частотный преобразователь и автоматику
Газовый котёл Чистая Кроме формы волны, важны правильные L, N, PE, заземление и работа системы контроля пламени
Кондиционер, стиральная или посудомоечная машина Чистая Двигатели, насосы, нагреватели и электроника создают сложную и пиковую нагрузку
Электроинструмент Чистая желательна Универсальный двигатель без электроники иногда работает от модифицированной волны, но регуляторы оборотов и зарядные устройства могут быть несовместимы
LED-освещение Чистая желательна Драйверы различаются; возможны мерцание, писк, нагрев или нестабильная работа диммеров
Медицинское оборудование Только разрешённый производителем источник питания Не полагайтесь только на надпись «чистая синусоида» — необходимо проверить требования конкретного аппарата

Подробнее о потреблении и типичных нагрузках читайте в материале «Что можно подключить к инвертору». Если планируется стационарное резервное питание квартиры, пригодится отдельная инструкция по подключению инвертора в квартире.

Для какой техники нужен инвертор с чистой синусоидой

Газовый котёл

Котёл содержит циркуляционный насос, вентилятор, клапаны, плату управления и систему контроля пламени. Для такого комплекса нужен инвертор с правильной синусоидой и достаточной пусковой мощностью. Однако чистой волны может быть недостаточно: некоторые котлы чувствительны к правильному подключению фазы и нейтрали, а также к связи нейтрали с защитным заземлением в резервном режиме. Схему N–PE нельзя изменять наугад — ориентируйтесь на инструкции котла и инвертора, а также на проект электропитания.

Холодильник, морозильник и кондиционер

Во время запуска компрессору кратковременно требуется значительно большая мощность, чем при установившейся работе. Ступенчатое напряжение может ухудшать условия запуска, вызывать гул и дополнительный нагрев обмоток. Инвертор подбирают не только по количеству ватт на этикетке холодильника, но и по реальной пиковой мощности, продолжительности перегрузки и состоянию аккумулятора.

Циркуляционный и скважинный насос

Для асинхронных двигателей насосов чистая синусоида является рекомендуемым выбором. При модифицированной волне двигатель может работать громче, нагреваться или не развивать необходимый пусковой момент. Насос с частотным преобразователем или электронным регулятором также нужно проверять по документации: его входная электроника может иметь отдельные требования к источнику питания.

Компьютер и сервер

Современные блоки питания часто используют активную коррекцию коэффициента мощности — Active PFC. Производитель систем резервного питания CyberPower предупреждает, что оборудование с Active PFC может неожиданно отключаться при работе от UPS с симулированной синусоидой. Для рабочего компьютера, NAS, сервера или системы видеонаблюдения лучше выбирать чистую синусоиду, достаточную мощность и приемлемое для техники время переключения.

Аудио-, измерительная и чувствительная электроника

Резкие фронты модифицированной волны содержат высокочастотные составляющие, которые могут проникать в аудиотракт, вызывать гул трансформаторов, помехи на изображении или нестабильные показания приборов. Для студийного оборудования, проекторов, лабораторных устройств, точных измерительных приборов и дорогих блоков питания целесообразно использовать источник, прямо разрешённый их производителем.

Как понять, что техника несовместима с модифицированной синусоидой

Во время первого запуска обращайте внимание не только на сам факт работы. Отключите нагрузку, если появился хотя бы один из следующих признаков:

  • новый или заметно усилившийся гул трансформатора, двигателя либо блока питания;
  • быстрый нагрев адаптера, зарядного устройства, двигателя или кабеля;
  • мерцание LED-ламп, писк драйверов, нестабильная работа диммеров;
  • повторные перезапуски, ошибки, прекращение зарядки или защитное отключение;
  • двигатель не запускается, медленно набирает обороты или работает с непривычным звуком;
  • фон в колонках, полосы на экране, искажения звука или изображения;
  • инвертор переходит в режим перегрузки, хотя номинальная мощность прибора кажется небольшой;
  • электронные часы, таймер или контроллер неправильно отсчитывают время.

Такие проявления не всегда означают именно проблему с синусоидой. Причиной также могут быть недостаточная мощность, просадка напряжения АКБ, плохой контакт, слишком тонкие DC-кабели или неисправность техники. Однако продолжать эксплуатацию по принципу «пока работает» без диагностики не следует.

Как рассчитать мощность инвертора

Форма волны и мощность — два отдельных параметра. Чистая синусоида не компенсирует недостаток ватт, а надпись 3000 W не всегда означает, что устройство способно постоянно отдавать 3000 Вт. В паспорте нужно различать:

  • продолжительную, или номинальную, мощность — нагрузку, которую инвертор способен постоянно питать при указанной температуре;
  • пиковую мощность — кратковременный резерв для запуска двигателя, компрессора или блока питания;
  • мощность в VA и W — эти значения не всегда одинаковы из-за коэффициента мощности нагрузки;
  • продолжительность перегрузки — одна модель выдерживает пик доли секунды, другая — дольше;
  • снижение мощности при повышении температуры — во время нагрева доступная мощность может уменьшаться.

В технической документации Victron для одной линейки инверторов отдельно указаны продолжительная мощность при 25 и 40 °C и пиковая мощность. Это хороший пример того, почему при сравнении моделей нужно изучать полную таблицу характеристик, а не ориентироваться на самое большое число в названии.

Практический алгоритм расчёта

  1. Составьте список приборов, которые могут работать одновременно.
  2. Запишите их потребляемую мощность с шильдика или из технического паспорта.
  3. Отдельно отметьте холодильники, насосы, компрессоры и другие нагрузки с пусковым током.
  4. Сложите продолжительное одновременное потребление, а не мощность всех приборов в доме.
  5. Проверьте, выдержит ли инвертор самый большой ожидаемый пуск при уже работающей нагрузке.
  6. Учтите ограничения АКБ, BMS, DC-защиты, кабелей и разъёмов.
  7. Оставьте запас на нагрев, старение батареи и возможное подключение новых приборов.

Пример для небольшой резервной группы

Предположим, одновременно работают котёл с насосом, холодильник, роутер, ONU и несколько LED-ламп. Их установившееся суммарное потребление может быть относительно небольшим, но запуск компрессора холодильника создаёт кратковременный пик. Поэтому модель, подобранная вплотную к сумме номинальных ватт, может отключаться именно во время запуска холодильника. Необходимый запас определяют по характеристикам конкретных приборов и реальной перегрузочной способности инвертора.

Почему 12-вольтовой системе нужны толстые кабели

Ориентировочный ток со стороны батареи можно рассчитать по формуле:

Ток АКБ, А ≈ мощность нагрузки, Вт ÷ (напряжение батареи, В × КПД инвертора).

Например, нагрузка 1000 Вт при напряжении 12 В и условном КПД 90% требует около 93 А. При 24 В это приблизительно 46 А, а при 48 В — около 23 А. Это упрощённый расчёт без учёта пускового пика. Именно поэтому мощным системам необходимы правильно подобранное напряжение АКБ, короткие DC-кабели достаточного сечения, качественный обжим и предохранитель возле батареи.

Для стационарной системы полезно заранее составить однолинейную схему. Основные цепи, защитные устройства и резервный щит рассмотрены в материале «Схема подключения гибридного инвертора к сети, АКБ и резервным линиям».

Как проверить, действительно ли инвертор имеет чистую синусоиду

  1. Прочитайте паспорт. Ищите обозначение Pure Sine Wave или True Sine Wave, значение THD, выходное напряжение 230 В, частоту 50 Гц, точность стабилизации и условия измерения.
  2. Различайте номинальную и пиковую мощность. Если продавец указывает только одно большое число без продолжительности нагрузки, информации недостаточно.
  3. Проверьте документацию производителя. Характеристики на официальном сайте и в руководстве важнее надписи на маркетплейсе.
  4. Оцените репутацию модели и гарантию. Наличие сервисного обслуживания и понятной спецификации уменьшает риск покупки устройства с завышенными характеристиками.
  5. При необходимости измерьте форму волны. Достоверно её показывает осциллограф, но работу с выходным напряжением 230 В должен выполнять специалист с соответствующим дифференциальным или изолированным измерительным оборудованием.

Важно: обычный розеточный вольтметр или мультиметр не показывает форму волны и не подтверждает наличие чистой синусоиды. Не подключайте заземлённый щуп обычного осциллографа к выходу инвертора без понимания его топологии — это может привести к короткому замыканию, поражению электрическим током или повреждению приборов.

Как выбрать инвертор с чистой синусоидой для дома или квартиры

Параметр Что проверить Почему это важно
Форма выходного напряжения Pure/True Sine Wave и заявленный THD Определяет совместимость с чувствительной техникой
Продолжительная мощность Значение в ваттах при рабочей температуре Должна превышать ожидаемую одновременную нагрузку
Пиковая мощность Значение и допустимую продолжительность перегрузки Нужна для запуска насосов, компрессоров и некоторых блоков питания
Напряжение батареи 12, 24 или 48 В и допустимый диапазон Влияет на ток, сечение кабеля, потери и совместимость с АКБ
Зарядное устройство Тип АКБ, ток, напряжение заряда и температурные ограничения Неправильные параметры сокращают срок службы батареи или активируют защиту BMS
Время переключения Паспортное значение в режиме UPS/EPS Чувствительная техника может перезапуститься при слишком продолжительной паузе
Нейтраль и заземление Схему N–PE, тип выхода и рекомендации производителя Важно для работы УЗО, защиты человека и фазозависимых котлов
Защита Защиту от короткого замыкания, перегрузки, перегрева, низкого и высокого напряжения АКБ Снижает риск повреждения системы в аварийном режиме
Собственное потребление Потребление без нагрузки и работу режима ECO Влияет на фактическое время автономной работы

Не покупайте инвертор только для одного прибора, если в дальнейшем планируете резервировать несколько линий. Сегодня это может быть только котёл, а завтра — холодильник, интернет, освещение и насос. В таком сценарии чистая синусоида, достаточная пиковая мощность и правильно выбранное напряжение батарейной системы уменьшают вероятность дорогостоящей замены оборудования.

Посмотреть доступные инверторы и UPS 220 В можно в каталоге SumyElectric. Совместимую батарею подбирают не только по ёмкости: необходимо согласовать напряжение, допустимый ток разряда, тип химии, BMS и параметры зарядки. Соответствующие решения представлены в категории «Аккумуляторы».

Подбор в Сумах и доставка в Лебедин

Для консультации SumyElectric желательно предоставить список приборов, их мощность, необходимое время автономной работы и фотографии шильдиков котла, насоса или холодильника. Это поможет подобрать форму выходного напряжения, мощность инвертора, АКБ, кабели и защитные устройства как совместимый комплект. Доступен самовывоз со склада по адресу: г. Сумы, ул. Тополянская, 15. Условия доставки по Украине и в Лебедин указаны на странице «Оплата и доставка».

Для консультации позвоните по телефонам 066-999-80-53, 096-281-62-00 или оставьте обращение через страницу контактов.

Типичные ошибки при выборе и эксплуатации

  • Ориентироваться только на надпись «чистый синус». Проверяйте паспорт, THD, продолжительную мощность и информацию официального производителя.
  • Считать, что показание 230 В на мультиметре означает качественную волну. Вольтметр не показывает форму напряжения.
  • Подбирать мощность без учёта пускового тока. Холодильник или насос может отключить инвертор в момент запуска.
  • Путать пиковую и номинальную мощность. Большое число на корпусе часто действительно только в течение короткого времени.
  • Проверять совместимость несколькими секундами работы. Гул и нагрев могут усиливаться постепенно.
  • Подключать медицинскую или критически важную технику без разрешения производителя. Даже чистая синусоида не гарантирует соответствия всем требованиям оборудования.
  • Использовать тонкие и длинные кабели от АКБ. Просадка напряжения приводит к ошибкам, нагреву и преждевременному отключению.
  • Подключать инвертор к проводке кабелем «вилка–вилка». Это создаёт риск поражения электрическим током, пожара и встречной подачи напряжения в сеть.
  • Самовольно объединять N и PE. Схема зависит от инвертора, системы заземления и режима работы.
  • Игнорировать вентиляцию. Перегрев уменьшает доступную мощность и срок службы электроники.

Часто задаваемые вопросы

Чем чистая синусоида отличается от модифицированной?

При чистой синусоиде напряжение изменяется плавно, а форма волны приближена к сетевой. Модифицированная синусоида состоит из ступеней и содержит больше гармонических составляющих. Из-за этого двигатели, трансформаторы, аудиотехника и некоторые импульсные блоки питания могут шуметь, нагреваться или работать нестабильно.

Правильная и чистая синусоида — это одно и то же?

В карточках инверторов эти названия обычно используют как синонимы Pure Sine Wave. «Правильная синусоида» — скорее торговый термин, поэтому важно проверить технический паспорт, THD, стабильность напряжения и частоты, а не полагаться только на формулировку продавца.

Что можно подключать к инвертору с модифицированной синусоидой?

Наименьший риск имеют простые резистивные нагрузки без электронного управления, например лампа накаливания или обычный нагревательный элемент. Некоторые адаптеры также могут работать, но универсальной гарантии нет. Котлы, насосы, холодильники, кондиционеры, точную и дорогую технику лучше питать чистой синусоидой.

Можно ли подключить холодильник к модифицированной синусоиде?

Без прямого разрешения производителя это не рекомендуется. Компрессору требуется высокая пусковая мощность, а ступенчатая волна может вызывать гул, нагрев или проблемы с запуском. Для холодильника целесообразно использовать инвертор с чистой синусоидой и достаточным запасом пиковой мощности.

Какая синусоида нужна для газового котла?

Для газового котла выбирают чистую синусоиду. Дополнительно проверяют пусковую мощность насоса и вентилятора, время переключения, правильность подключения фазы, нейтрали и заземления. Если котёл не распознаёт пламя при питании от инвертора, причина может быть не в форме волны, а в схеме N–PE.

Будет ли насос работать от модифицированной синусоиды?

Некоторые двигатели запускаются, но могут гудеть, нагреваться или терять крутящий момент. Для циркуляционного, дренажного или скважинного насоса безопаснее использовать чистую синусоиду, учитывать пусковой ток и рекомендации производителя.

Можно ли заряжать телефон или ноутбук от модифицированной синусоиды?

Многие современные импульсные адаптеры способны работать от неё, но совместимость зависит от конкретного блока питания. Если адаптер гудит, чрезмерно нагревается, перезапускается или прекращает зарядку, его необходимо отключить. Для регулярной эксплуатации и дорогого ноутбука чистая синусоида является более надёжным выбором.

Нужна ли чистая синусоида для компьютера?

Да, особенно если блок питания имеет Active PFC. Симулированная волна может вызывать отключение или нестабильную работу некоторых блоков питания. Также необходимо учитывать мощность видеокарты, монитора, периферии и время переключения резервного источника.

Можно ли определить чистую синусоиду мультиметром?

Нет. Мультиметр измеряет напряжение, но не показывает форму волны и гармонические искажения. Для проверки нужна достоверная документация или безопасное измерение осциллографом, которое на выходе 230 В должен проводить квалифицированный специалист.

Потребляет ли инвертор электроэнергию без нагрузки?

Да. Инвертор расходует энергию на собственную электронику, преобразование и работу вентиляторов. Потребление зависит от модели и режима ECO. Для небольшой резервной системы высокое потребление холостого хода может заметно сократить время автономной работы.

Какой запас мощности инвертора необходим?

Универсального процента нет. Необходимо сложить продолжительную одновременную нагрузку, определить наибольший пусковой ток и сравнить его с перегрузочной способностью конкретного инвертора. Для двигателей важны не только пиковые ватты, но и продолжительность, в течение которой инвертор способен их отдавать.

Почему техника гудит при работе от инвертора?

Причиной может быть модифицированная синусоида, гармонические искажения, перегрузка, просадка напряжения или особенности трансформатора либо двигателя. Если звук появляется только при переходе на инвертор, а корпус заметно нагревается, нагрузку следует отключить и проверить систему.

Вывод

Если резервный источник будет питать только заранее проверенную простую нагрузку, модифицированная синусоида иногда может оказаться экономичным решением. Но для дома или квартиры со смешанной техникой — котлом, холодильником, насосом, компьютером, LED-освещением и электроникой — инвертор с чистой синусоидой является более предсказуемым и безопасным выбором.

Перед покупкой проверьте пять параметров: форму волны и THD, продолжительную мощность, пусковой резерв, совместимость с напряжением и током АКБ, а также схему стационарного подключения. Именно сочетание этих характеристик, а не одна надпись «чистый синус», определяет надёжность резервной системы.

Использованные технические источники

Совместимость зависит от конструкции конкретного инвертора и подключённой нагрузки. Приоритетными источниками всегда являются актуальные инструкции производителей инвертора, аккумулятора и подключаемой техники.
